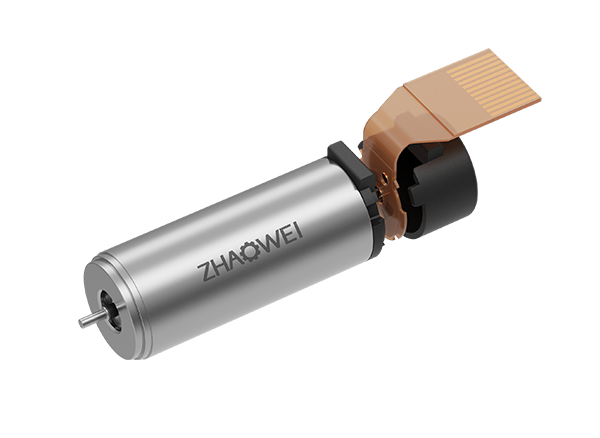

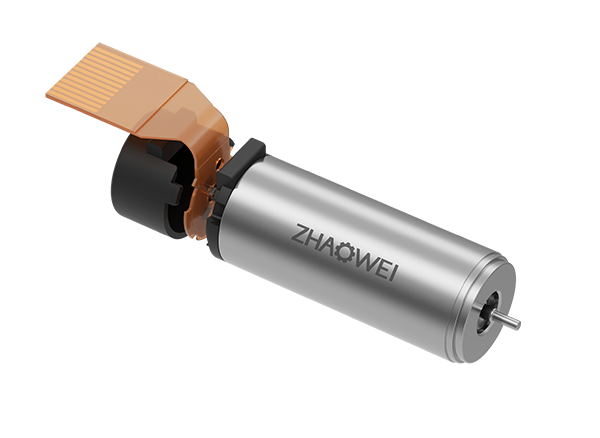

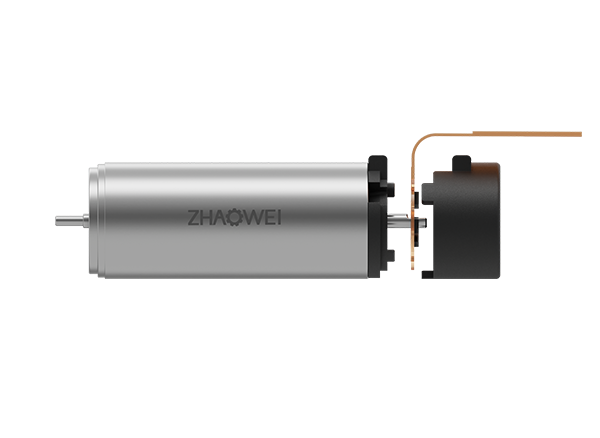

PART NO.：MC0824

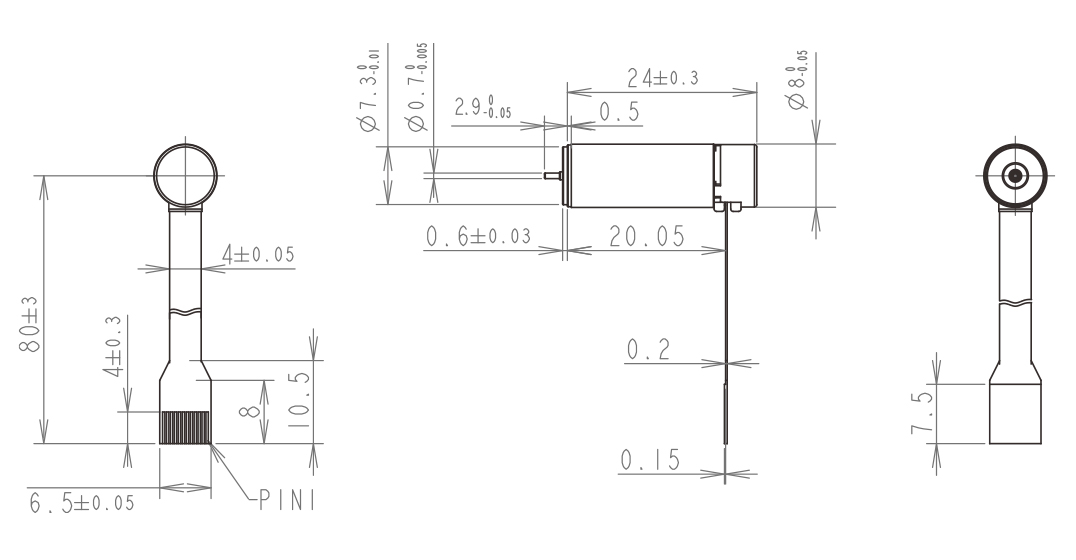

Diameter (mm)：8
Length (mm)：24
Nominal voltage（V）：12
Nominal speed（rpm）：25500±10%
Stall torque（mNm）：3.5±7%
Stall current（A） ：1.65±20%
Torque constant（mNm/A） ：2.22±20%
Speed constant（rpm/V) ：3155±20%
output shaft diameter（mm）：0.7
| Motor Data（Nominal） | |||
| Nominal voltage（V) | 12 | ||
| No-Load Speed（rpm) | 38500±10% | ||
| No-Load Current（A) | 70±50% | ||
| Nominal speed (rpm) | 25500±10% | ||
| Nominal torque (mNm) | 0.85 | ||
| Nominal current(A) | 0.5±50% | ||
| Stall torque(mNm) | 3.5±7% | ||
| Stall current(A) | 1.65±20% | ||
| Max. efficiency(%) | 67±7% | ||
| Motor Constant（Nominal） | |||
| Phase-to-Phase Resistance（Ω） | 8.4±10% | ||
| Phase-to-Phase inductance（mH） | 0.05±10% | ||
| Torque constant（mNm/A） | 2.22±20% | ||
| Speed constant（rpm/V） | 3155±20% | ||
| Speed/torque gradient（ rpm/mNm） | 11000±20% | ||
| Mechanical time constant（ms） | 2.87±20% | ||
| Rotor inertia（gcm2） | 0.024±20% | ||
| Thermal Data | |||
| Thermal resistance housing-ambient（K/W） | 56.6 | ||
| Thermal resistance winding-housing（K/W） | 11.5 | ||
| Thermal time constant winding（s） | 3.7 | ||
| Thermal time constant motor（s） | 120 | ||
| Ambient temperature（℃） | -20…+100 | ||
| Max. winding temperature（℃） | 125 | ||
| Mechanical Data（Ball Bearing） | |||
| Max. speed（rpm） | 40 000 | ||
| Max. axial play（mm） | < 0.15 N 0 | ||
| > 0.15 N 0.06（max） | |||
| Radial play | preloaded | ||
| Max. axial load dynamic(N) | 2 | ||
| Max. force for press fits (static)（N） | 10 | ||
| Max. radial load (2 mm from flange) (N) | 5 | ||
| Terminal Type | |||
| Molex 52745-1297 |
